桥梁结构健康监测案例|广东省某大桥沉降位移健康监测

　　一、项目背景

　　该大桥项目包括跨海大桥和接线工程，全长约6.613千米，其中跨海大桥长约3.333千米，接线道路长约3.28千米。项目按照公路Ⅰ级标准设计，为双向六车道，主桥为双塔双索面混凝土梁斜拉桥，主塔高125米。大桥梁健康监测的基本内涵即是通过对桥梁结构状况的监控与评估，为桥梁在特殊气候、交通条件下或桥梁运营状况异常严重时发出预警信号，为桥梁的维护维修和管理决策提供依据与指导。然而，桥梁结构健康监测不仅是为了结构状态监控和评估，其信息反馈于结构设计的更深远的意义在于，结构设计方法与相应的规范标准等可能得到改进。

　　二、项目描述

　　本项目主要提供索力传感器、振动传感器、振弦式应变计、倾角传感器、Lora无线网关、振弦物联模块、动态数据采集仪、BY-IPCS软件，并且负责设备安装和系统调试。

　　该项目所布设的仪器具体情况如下表所示。

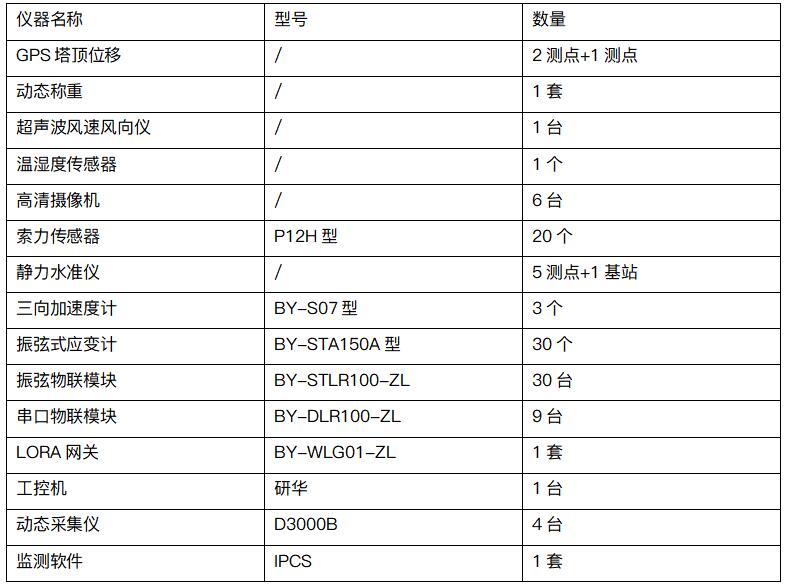

　　表1 使用设备一览表

　　三、 项目效果

• 　　斜拉索的振动频率、索力，应力应变的动态监测;

• 　　桥梁的振动频率与幅值的动态监测;

• 　　桥墩和桥塔的强震、船撞监测;

• 　　梁体横向、纵向倾斜度的监测;

• 　　可以通过LORA系统实现无线式组网，上传数据;

• 　　自定义设备分级预警值，做到阈值报警;

• 　　系统可以自己发送预警信号，可以对现场情况做出及时的反应;

• 　　可查看大容量历史数据，快速输出监测报告。

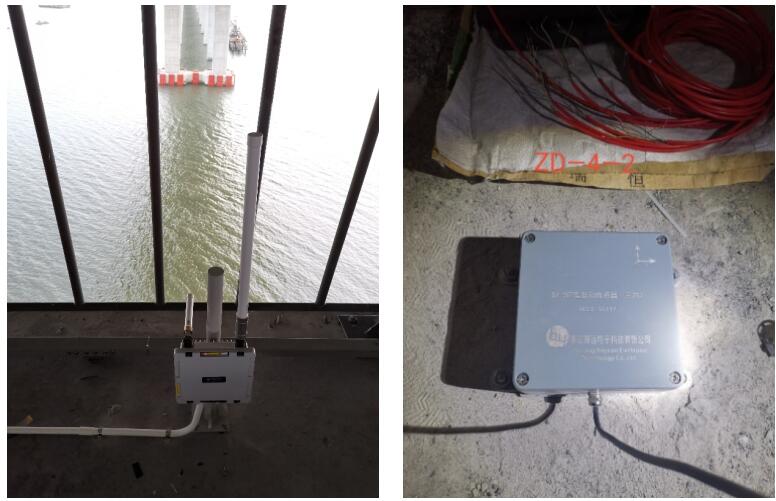

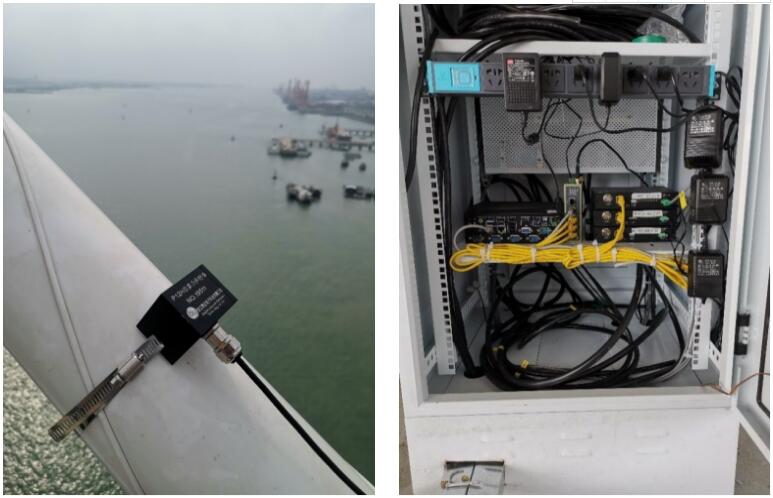

　　四、项目照片

　　五、数据展示

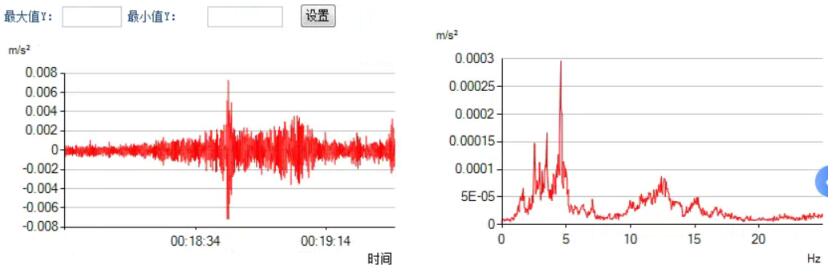

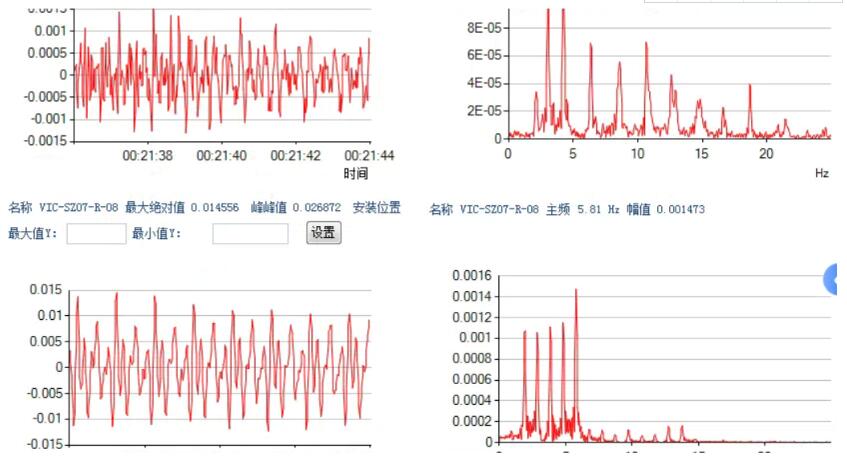

　　图 振动数据展示图
